Uma fazenda brasileira com bomba trifásica de 7,5 kW pode utilizar um inversor solar para aproveitar a energia fotovoltaica durante a irrigação. Entretanto, a seleção correta depende da corrente nominal do motor, da tensão de operação, da vazão e da altura manométrica exigida pelo sistema.
Cenário de referência: irrigação agrícola
Considere uma fazenda no interior de Minas Gerais com uma bomba trifásica de 380 V e potência nominal de 7,5 kW. O proprietário deseja utilizar painéis solares para abastecer um reservatório durante o dia.
A bomba já está instalada, mas o cliente ainda não sabe quantos módulos fotovoltaicos serão necessários.
Antes de propor o inversor, é preciso confirmar a profundidade da captação, o nível dinâmico da água, a distância até o reservatório e a curva hidráulica da bomba.
Solução técnica proposta
O IDEEI QB100-PV de 7,5 kW, classe 400 V, pode ser avaliado para esse cenário após a verificação da corrente nominal do motor.
O sistema pode seguir esta arquitetura:

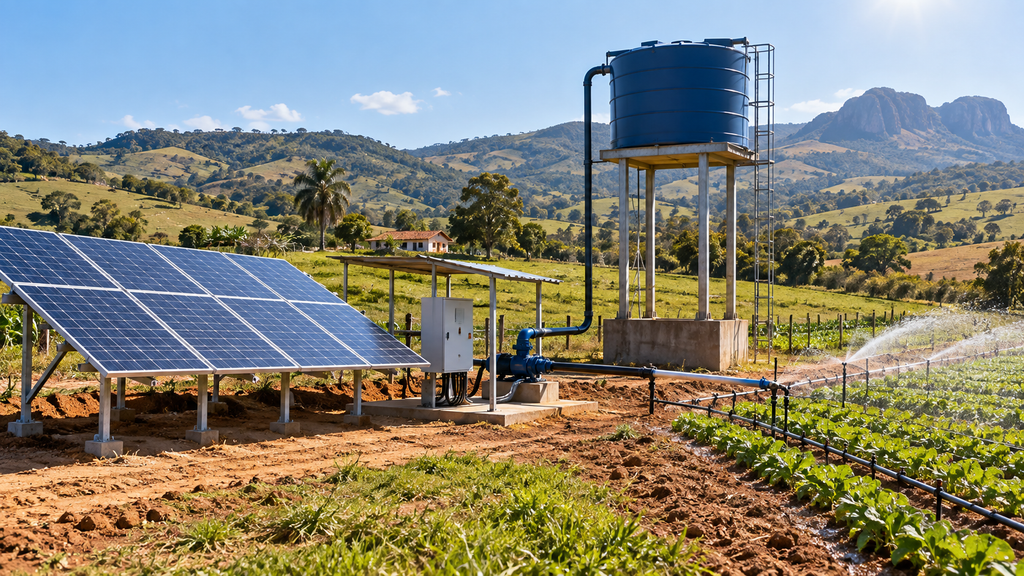

Painéis fotovoltaicos → inversor solar → bomba trifásica → reservatório de água.
O inversor utiliza controle MPPT para ajustar o funcionamento da bomba conforme a energia solar disponível.
A quantidade de módulos deve ser calculada com base na potência e nas tensões Vmp e Voc dos painéis, considerando também a temperatura ambiente.
Como dimensionar a demanda de água antes de comprar o inversor
O primeiro dado do projeto não é a potência dos painéis, mas a quantidade de água que a propriedade precisa receber. O produtor deve informar a área irrigada, o método de irrigação, a demanda aproximada em metros cúbicos por dia e as horas em que pretende operar a bomba. Um reservatório permite separar o horário de bombeamento do horário de distribuição. Isso é especialmente útil quando a disponibilidade de energia solar muda ao longo do dia. A capacidade do reservatório deve considerar a necessidade agrícola, perdas e a estratégia de operação; não é correto definir seu volume apenas pela potência nominal do motor.
Para uma bomba existente de 7,5 kW, solicite a curva do fabricante que relaciona vazão e altura manométrica. Se a curva não estiver disponível, peça ao responsável técnico que registre a vazão e a pressão no ponto de operação real. A altura manométrica total reúne a diferença de nível, a pressão exigida na saída e as perdas por atrito em tubos, conexões, filtros e válvulas. A profundidade total do poço não equivale necessariamente à altura manométrica utilizada no cálculo. Em poços, o nível dinâmico durante o bombeamento pode ser bem diferente do nível estático medido com a bomba parada.
Quais informações devem ser conferidas na placa do motor?
Uma placa de motor pode trazer potência de 7,5 kW, tensão, corrente nominal, frequência, fator de potência, velocidade e forma de ligação. Fotografe a placa inteira, sem cortar as informações de tensão e corrente. O inversor precisa fornecer a tensão e a corrente exigidas pelo motor na configuração escolhida. Caso o motor possua diferentes ligações ou seja alimentado por uma rede local com outra tensão, a compatibilidade deve ser verificada antes da compra. Não é seguro deduzir a corrente pela potência e selecionar o drive sem conferir a documentação do fabricante.
Também é necessário registrar o comprimento aproximado do cabo entre o inversor e o motor, o estado da instalação, a proteção elétrica existente e a frequência da alimentação de reserva, caso exista. Cabos longos podem exigir análise adicional de queda de tensão e de efeitos de comutação na saída do inversor. Em sistemas com motor submersível, siga as recomendações do fabricante do motor para filtragem e comprimento máximo de cabo. O eletricista deve confirmar se o esquema de aterramento e as proteções são adequados ao ambiente do poço.
Como calcular a configuração preliminar dos painéis solares
A ficha técnica dos módulos fotovoltaicos deve informar potência nominal, tensão no ponto de máxima potência (Vmp), tensão de circuito aberto (Voc), corrente no ponto de máxima potência (Imp) e coeficientes de temperatura. Para um conjunto de módulos idênticos ligados em série, a tensão Vmp aproximada da string é a soma dos valores Vmp de cada módulo; a tensão Voc também se soma. Já strings idênticas em paralelo elevam a corrente total. Esses cálculos preliminares ajudam a conferir se o arranjo permanece dentro dos limites de tensão e corrente do inversor, mas não substituem o dimensionamento elétrico.
No dimensionamento final, o projetista deve verificar a tensão de circuito aberto na menor temperatura prevista no local e a tensão operacional na condição de aquecimento dos módulos. O arranjo também precisa disponibilizar energia suficiente para o perfil de bombeamento planejado, considerando irradiância, orientação, sombreamento, poeira, perdas elétricas e variação sazonal. Uma instalação cujo valor de potência de placa parece adequado ainda pode fornecer menos água do que o necessário em dias nublados. Por isso, a proposta comercial deve apresentar hipóteses de projeto e nunca prometer um volume diário fixo sem dados hidráulicos e solares verificáveis.
Proteção contra falta de água e controle do reservatório
No cenário de Minas Gerais, o bombeamento deve ser interrompido quando o nível do poço se tornar insuficiente e quando o reservatório atingir o nível máximo previsto. A estratégia pode usar entradas de sensores, contatos de boia, dispositivos de monitoramento da bomba ou uma combinação aprovada pelo responsável técnico. É importante distinguir funções internas disponíveis no modelo selecionado de sensores externos que precisam ser adquiridos separadamente. A equipe de instalação deve testar o comportamento de parada, o reinício e os alarmes antes de colocar o sistema em operação sem supervisão.
Se a água do poço contiver areia ou houver risco de entrada de ar na bomba, as proteções elétricas não eliminam a necessidade de manutenção hidráulica. Inclua inspeções do filtro, dos sensores, dos cabos submersíveis e das conexões. O responsável pelo projeto deve definir quem recebe os avisos de falha e como o produtor verificará o nível do reservatório. A decisão sobre monitoramento remoto ou módulo de comunicação depende do modelo, da cobertura disponível no local e dos acessórios realmente incluídos na cotação.
Instalação elétrica e exposição ao ambiente rural
O controlador deve ser instalado em local que respeite sua classe de proteção, limites de temperatura e requisitos de circulação de ar. Uma caixa elétrica comum não deve ser considerada automaticamente resistente à chuva intensa, à condensação ou à entrada de insetos. Para instalações externas, o projetista deve especificar gabinete adequado, prensa-cabos, proteção contra surtos quando aplicável e sistema de aterramento. Evite expor diretamente o inversor a jatos de água ou a uma superfície que concentre o calor do sol. As dimensões e a ventilação do gabinete devem ser compatíveis com as perdas térmicas do equipamento.
Durante o comissionamento, um profissional habilitado deve confirmar polaridade e tensão de entrada, isolamento, identificação dos condutores e sentido de rotação do motor conforme as instruções dos fabricantes. O sistema de bombeamento não deve ser operado fora de sua curva hidráulica segura. Registre os parâmetros utilizados e os resultados de testes de nível, vazão e proteção. Isso facilita a assistência técnica caso seja necessário trocar um componente ou ajustar o funcionamento após a primeira safra.
Exemplo de lista de verificação para este projeto
Antes de emitir a proposta, a equipe técnica pode organizar a avaliação em quatro etapas. Na primeira, confirmar que a bomba é trifásica de 380 V e registrar a corrente da placa. Na segunda, levantar a vazão diária desejada, o nível dinâmico e as perdas de carga do trajeto até o reservatório. Na terceira, comparar os módulos solares disponíveis com a janela de entrada do modelo específico do QB100-PV. Na quarta, escolher os sensores e a proteção mecânica e ambiental compatíveis com a instalação. Se faltar um desses dados, marque-o como pendente em vez de substituí-lo por um número inventado.
Considere também duas alternativas operacionais: bombear principalmente durante o período solar para um tanque dimensionado para a demanda e, se for indispensável, estudar uma fonte de alimentação elétrica adicional. Uma alternativa de alimentação AC exige análise do modelo e do arranjo de comutação aprovado; o comprador deve esclarecer se deseja troca manual, troca automática ou outro modo de operação. O fato de uma família de produtos oferecer opções AC/DC não significa que todas as versões possam receber os dois tipos de alimentação simultaneamente.
Como comparar propostas de fornecedores sem comparar apenas o preço
Para o mesmo projeto, peça que cada fornecedor discrimine potência e classe de tensão do inversor, corrente de saída nominal, limites de entrada fotovoltaica, versão exata do produto e funções confirmadas. Solicite indicação expressa dos itens não incluídos, como painéis, bomba, sensores, cabine, proteção contra surtos, módulo de comunicação e assistência local. Um preço de uma unidade isolada não deve ser comparado com o preço de um conjunto que inclui acessórios e transporte. A ficha técnica e o escopo escrito ajudam a prevenir incompatibilidades após a importação.
Ao discutir a aquisição com a IDEEI, informe se a operação será feita por um integrador brasileiro, por uma equipe de manutenção da fazenda ou por um instalador contratado. Esse detalhe determina quais documentos, esquemas de ligação e orientações de comissionamento devem ser solicitados. Para uma compra de teste, vale estabelecer previamente o critério de aprovação: compatibilidade elétrica, funcionamento das proteções e desempenho hidráulico dentro das condições medidas, não uma promessa genérica de economia ou produtividade.
Quatro perguntas frequentes sobre o inversor solar de 7,5 kW
Um inversor de 7,5 kW serve para qualquer bomba de 7,5 kW?
Não. A tensão, a corrente nominal, o tipo de motor e as condições de trabalho precisam corresponder à variante selecionada. Uma bomba cuja corrente nominal excede o limite de saída do inversor exige nova avaliação, mesmo que ambas tenham a mesma potência indicada no catálogo.
Quantos painéis solares são necessários?
A resposta depende das características elétricas de cada módulo, da tensão admissível de entrada, do perfil de radiação solar e da quantidade diária de água requerida. Envie a ficha técnica dos painéis e os dados do bombeamento para que a combinação série-paralelo seja calculada e revisada.
É possível usar a rede elétrica quando o sol não é suficiente?
A possibilidade depende da versão do inversor e do esquema de alimentação autorizado para a instalação. Informe a tensão e a frequência da rede, além da preferência por troca manual ou automática, para receber uma proposta que identifique os componentes necessários.
O sistema precisa de bateria para irrigar depois do pôr do sol?
Não necessariamente. Um reservatório pode guardar a água bombeada durante o dia para distribuição posterior, desde que sua capacidade e o sistema hidráulico sejam adequados. Se a bomba precisa funcionar à noite, a fonte de energia e a estratégia de controle exigem avaliação própria; armazenar água e armazenar energia são soluções diferentes.
Próximo passo: envie um conjunto de dados que permita uma cotação útil
Para avançar, encaminhe uma fotografia legível da placa da bomba, a curva ou o modelo do fabricante, a vazão diária desejada, o nível dinâmico do poço, o desnível até o reservatório e a ficha dos módulos solares. Acrescente município de instalação, quantidade de inversores, necessidade de sensores, prazo pretendido e cidade ou porto de entrega. Com essas informações, a equipe IDEEI pode verificar a compatibilidade do QB100-PV de 7,5 kW, esclarecer o escopo da oferta e discutir a logística de forma objetiva. Este exemplo é um cenário de referência, não o registro de uma obra já executada pela IDEEI.
Como solicitar uma proposta e organizar o transporte?
O comprador deve enviar a fotografia da placa do motor, a ficha dos painéis, a vazão desejada e o endereço de entrega.
Para uma compra inicial, pode solicitar uma unidade para avaliação técnica antes de adquirir equipamentos para outras fazendas.
A cotação deve distinguir o preço do inversor, os acessórios, o frete internacional, os impostos de importação e a entrega no destino.
Solicite uma análise de compatibilidade: envie os dados da sua bomba de 7,5 kW para a IDEEI e receba uma proposta técnica para sua instalação.
