En una finca de montaña, la diferencia de altura entre la fuente de agua y el punto de consumo puede ser un factor decisivo. Antes de instalar un variador solar de 11 kW, hay que comprobar que la bomba pueda proporcionar el caudal requerido a la altura manométrica total del sistema.
Escenario de referencia: finca cafetera

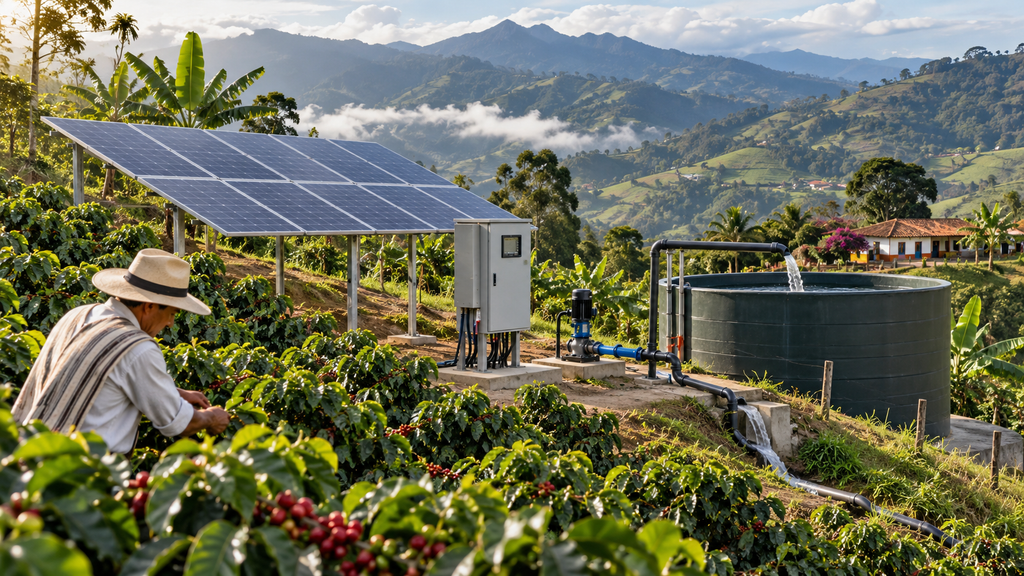

Supongamos que una finca de café en Colombia dispone de una bomba trifásica de 380 V y 11 kW.
El agua debe elevarse desde una fuente inferior hasta un depósito destinado a las actividades agrícolas y al suministro de la propiedad.
El comprador busca aprovechar la energía solar, pero también necesita evaluar una fuente de alimentación alternativa para determinados periodos de operación.
Solución de bombeo
El QB100-PV de 11 kW puede evaluarse para alimentar la bomba mediante una instalación fotovoltaica correctamente dimensionada.
Para seleccionar el sistema, el cliente debe comunicar el desnivel entre el nivel dinámico del agua y el depósito, la longitud de las tuberías, el caudal necesario y las características del motor.
El depósito permite almacenar agua bombeada durante las horas de generación solar.
Si se necesita alimentación mediante red eléctrica o generador, debe confirmarse la configuración de respaldo y el procedimiento de conmutación del modelo elegido.
Definir el trabajo real de la instalación
Para abastecimiento de agua de una finca cafetera colombiana con bomba de 11 kW, la potencia del motor es un punto de partida y no una especificación completa. Reúna nivel dinámico del pozo, demanda diaria y desnivel hasta el tanque. Distinga los valores medidos de las estimaciones y anote quién realizará el montaje y la puesta en marcha. Si se sustituye un equipo anterior, conserve fotografías de su placa, el esquema de bornes y una copia de los parámetros. Si la instalación es nueva, solicite el diseño mecánico o hidráulico correspondiente. Una cotización basada en una fotografía parcial puede pasar por alto requisitos decisivos. Cuanto más concreto sea el objetivo de operación, más fácil será comparar propuestas y verificar el resultado en campo.
Comprobar placa y variante exacta
Verifique tensión, corriente nominal, frecuencia, tipo de motor y condiciones de servicio. Compare estos datos con la ficha de la variante exacta ofrecida por IDEEI, incluidos sus límites de corriente y las interfaces disponibles. Confirme especialmente sensores de nivel, protección de trabajo en seco y control del depósito. Dos equipos con idénticos kilovatios comerciales pueden tener distinta capacidad de salida o distintos accesorios. Registre la tensión de alimentación disponible, el esquema de tierra, la longitud de los cables y el espacio del tablero. No traslade ciegamente el cableado del equipo retirado al nuevo variador. El instalador debe revisar cada terminal y cada función según el manual de la unidad concreta.
Dimensionar el proceso completo
Describa la operación durante una jornada normal, una jornada de máxima demanda y una interrupción imprevista. En abastecimiento de agua de una finca cafetera colombiana con bomba de 11 kW, la máquina accionada impone límites que el variador no puede eliminar: una bomba tiene una curva hidráulica y un transportador tiene cargas y tensiones mecánicas; un ascensor exige además controles de seguridad independientes. El responsable técnico debe definir qué velocidades o caudales son útiles y cuáles quedan fuera del funcionamiento seguro. No prometa ahorro o rendimiento fijo sin registros del proceso, del motor y de la alimentación. Acordar estas condiciones por escrito evita que un ensayo de banco se interprete como garantía de desempeño en cualquier lugar.
Planificar señales y protecciones
Elabore un diagrama de entradas, salidas y dispositivos externos. Defina la secuencia de arranque, parada, alarma y reinicio tras un fallo. Compruebe sensores de nivel, protección de trabajo en seco y control del depósito. Tener funciones programables en un equipo no implica que los sensores, relés, frenos, tableros o cables estén incluidos. Identifique quién suministra cada elemento y quién valida el circuito una vez instalado. Ensaye la respuesta ante pérdida de una señal, fallo de alimentación y condición de parada exigida por el proyecto. Las funciones de seguridad del sistema completo requieren evaluación y pruebas por profesionales competentes; no deben deducirse únicamente de la ficha comercial del variador.
Ambiente, gabinete y mantenimiento
Informe altitud, temperatura máxima, polvo, humedad, radiación solar y cualquier exposición a lluvia o agua de lavado. Un equipo industrial instalado dentro de un gabinete cerrado puede necesitar revisión térmica para evacuar las pérdidas de calor. El grado de protección de la unidad no representa automáticamente el grado de protección de todo el montaje con prensaestopas y accesorios. Prevea acceso para inspección, puesta a tierra, señalización de cables y protecciones eléctricas apropiadas. En instalaciones remotas, la facilidad para revisar filtros, conexiones y alarmas influye en los costos operativos. Solicite el plano de instalación antes de comprar un armario exterior.
Datos de energía y alimentación
Si el proyecto incluye módulos solares, entregue potencia, Voc, Vmp, Isc, Imp y coeficientes de temperatura de cada módulo, junto con el esquema preliminar de conexiones en serie y paralelo. La tensión en circuito abierto a baja temperatura y la tensión de trabajo con módulos calientes deben permanecer dentro de los límites del modelo. Compare también la energía estacional esperada con el horario requerido. Si se desea respaldo con red o generador, informe tensión, frecuencia y potencia disponible y solicite un esquema de conmutación aprobado. La palabra híbrido en un catálogo no confirma que cualquier combinación de fuentes pueda conectarse de forma simultánea.
Ensayo de aceptación
Antes de un pedido de varias unidades, acuerde criterios verificables para una primera instalación. Registre tensión, corriente, velocidad o caudal, condiciones de carga, alarmas y ajustes usados. El ensayo debe incluir partida, operación estable, parada normal y comportamiento de las protecciones relevantes. Una prueba en la fábrica no sustituye la aceptación con la máquina real porque cambian el cableado, el ambiente y la carga. Anote la fecha, el técnico responsable y el número de serie; guarde una copia de los parámetros definitivos. Si la prueba revela una incompatibilidad, esta información permite corregir la especificación antes de importar el resto del lote.
Preguntas frecuentes
¿Basta con igualar la potencia nominal? No; compruebe corriente, tensión y servicio.
¿Incluye la oferta todos los componentes necesarios? Solo los indicados expresamente.
¿Pueden reutilizarse conexiones y accesorios anteriores? Únicamente después de revisar compatibilidad y seguridad.
¿Puede ofrecerse un resultado garantizado con los datos actuales? Se necesita confirmar la operación real y medir en campo.
Estas respuestas orientan la evaluación de abastecimiento de agua de una finca cafetera colombiana con bomba de 11 kW, pero no reemplazan el diseño específico. Pida al proveedor que identifique las hipótesis pendientes y los documentos que respaldan la variante propuesta.
Solicitud de una oferta comparable
Envíe la placa del motor, fotos del equipo actual, diagramas disponibles, nivel dinámico del pozo, demanda diaria y desnivel hasta el tanque, cantidad y ciudad o puerto de destino. Especifique si necesita sensores, interfaces, gabinete, repuestos o documentación adicional. Pida que la cotización separe equipo, accesorios, transporte, despacho aduanero e impuestos según el término comercial acordado. Defina quién instalará el sistema y cómo se prestará el soporte técnico. Este ejemplo describe un escenario de selección, no una obra ejecutada por IDEEI. Con documentos completos, el proveedor podrá confirmar el modelo, señalar incompatibilidades y preparar una propuesta técnica que pueda evaluarse sin depender de promesas vagas.
Compra y entrega internacional
La primera comunicación debe incluir los datos de la bomba, el sistema fotovoltaico y el destino de entrega en Colombia.
El presupuesto debe indicar si comprende únicamente el variador o también sensores, accesorios y otros elementos del sistema.
Solicite una revisión de la configuración de su bomba y de la alimentación de respaldo.
