En un proyecto de bombeo ubicado a gran altitud, no basta con seleccionar un variador que tenga la misma potencia nominal que la bomba. La refrigeración del equipo, la corriente admisible y las condiciones de instalación deben verificarse para la altitud real del proyecto.

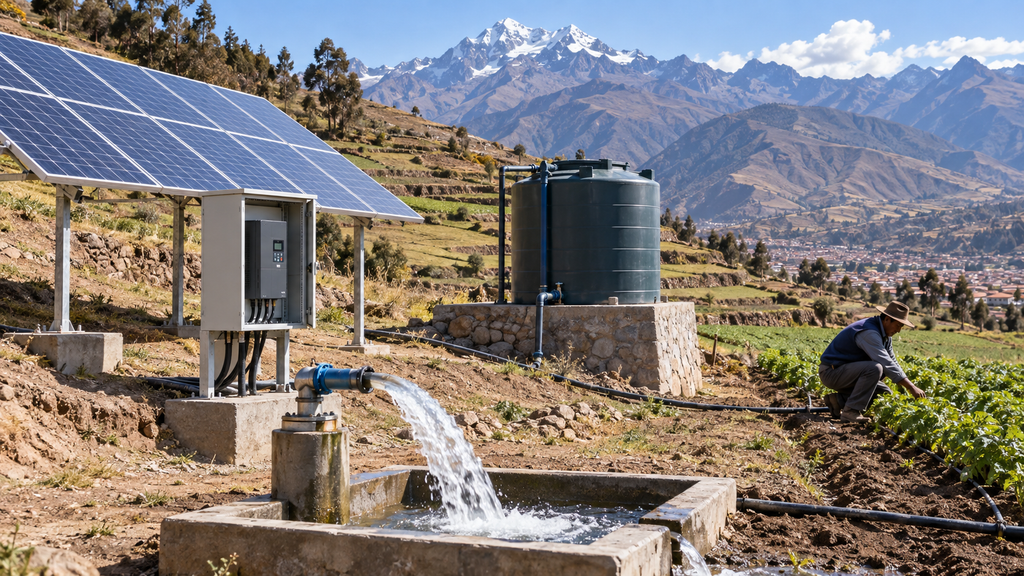

Escenario de referencia: riego en una comunidad andina
Supongamos que una comunidad agrícola de la región de Cusco utiliza una bomba trifásica de 380 V y 5,5 kW.
El objetivo es elevar agua desde un depósito inferior hasta un tanque que permita distribuirla a los cultivos durante el día.
El emplazamiento está a una altitud considerable, por lo que el comprador necesita confirmar si el variador puede funcionar con seguridad dentro de un gabinete eléctrico.
Selección técnica y protección
El IDEEI QB100-PV de 5,5 kW puede evaluarse como alternativa inicial si la tensión y la corriente de la bomba son compatibles.
Sin embargo, hay que calcular la corriente disponible del variador a la altitud de instalación. Si se requiere reducción de capacidad, será necesario revisar la selección del modelo.
También deben comprobarse la temperatura del gabinete, su ventilación, el nivel dinámico del agua y la tensión de circuito abierto de los paneles solares.
La potencia final del equipo no debe decidirse únicamente por el dato de 5,5 kW.
Datos del proyecto que deben verificarse en una zona andina
La primera tarea de la comunidad agrícola consiste en describir el recorrido del agua desde su fuente hasta el depósito. Hay que medir la diferencia de altura entre el nivel dinámico del agua y el punto de entrega, registrar la longitud aproximada de la tubería e identificar filtros, codos y válvulas que pueden producir pérdidas de carga. El hecho de que el pozo tenga cierta profundidad no significa que esa profundidad sea automáticamente la altura manométrica total. El nivel del agua durante el bombeo, la presión de descarga y las pérdidas del circuito modifican el punto real de trabajo.
La comunidad también debe indicar cuántos metros cúbicos de agua necesita al día, la capacidad del depósito y las horas previstas de riego. Una bomba de 5,5 kW no ofrece siempre el mismo caudal: depende de su curva hidráulica y de la altura de operación. Es recomendable solicitar la curva del fabricante de la bomba y, si no está disponible, realizar una evaluación en el lugar mediante personal técnico competente. No se debe dimensionar el sistema suponiendo un caudal fijo únicamente a partir de la potencia del motor.
Por qué la altitud puede cambiar la selección del variador
En una instalación elevada, el aire menos denso puede reducir la capacidad de refrigeración de los equipos eléctricos. Sin embargo, no corresponde aplicar un porcentaje genérico de reducción de potencia sin consultar el manual exacto del modelo elegido. El responsable de la ingeniería debe registrar la altitud del lugar, la temperatura ambiente máxima prevista y el tipo de armario eléctrico. Con esos datos se consultan los límites de operación y, si corresponde, la corriente de salida admisible después de cualquier reducción de capacidad indicada por el fabricante.
Supongamos que el motor requiere una corriente cercana al límite continuo del variador propuesto. Si la reducción por altitud o temperatura disminuye la corriente disponible por debajo de la corriente necesaria del motor, el equipo ya no se puede considerar adecuado sin una nueva revisión. Puede ser necesario evaluar otra potencia nominal, cambiar el sistema de ventilación del armario o seleccionar una ubicación de montaje más favorable. La decisión definitiva debe quedar documentada por el fabricante o su equipo técnico antes de emitir una orden de compra.
Revisión eléctrica del motor trifásico de 380 V
Solicite una fotografía legible de la placa del motor. La imagen debe mostrar potencia, tensión, corriente nominal, frecuencia y demás datos de conexión. El variador QB100-PV de 5,5 kW y clase de tensión adecuada puede entrar en el análisis preliminar, pero su corriente de salida debe verificarse frente a la placa y a las condiciones ambientales. Un variador con la misma potencia expresada en kilovatios no es automáticamente compatible con cualquier bomba de 5,5 kW.
Además, la longitud del cable entre el armario y la bomba puede influir en la caída de tensión y en el comportamiento eléctrico del conjunto. Para un motor sumergible, deben revisarse las recomendaciones del fabricante relativas a la instalación con variador y al uso de filtros de salida cuando sean necesarios. Un electricista cualificado debe comprobar el aislamiento, las protecciones y la puesta a tierra. Las funciones de control del variador no sustituyen los elementos de seguridad y protección exigidos por la instalación.
Configuración fotovoltaica adaptada al emplazamiento
Para calcular una propuesta de paneles, entregue la ficha técnica de cada módulo: potencia nominal, Vmp, Voc, Imp y coeficientes de temperatura. En una conexión en serie, las tensiones de los módulos se suman; en una conexión en paralelo, se suma la corriente de las cadenas equivalentes. Estos cálculos preliminares deben contrastarse con los límites de entrada del variador concreto, tanto durante el funcionamiento normal como con los paneles fríos, cuando la tensión de circuito abierto puede aumentar.
En zonas de montaña conviene analizar también la orientación de los paneles, las sombras de la topografía, las variaciones estacionales, el polvo y la temperatura de las células. Una potencia fotovoltaica nominal aparentemente suficiente no demuestra por sí sola que se alcanzará el volumen diario de agua requerido. El diseñador debe relacionar la energía solar disponible durante las horas de bombeo con el comportamiento de la bomba y la capacidad de almacenamiento. Si el proyecto dispone de paneles existentes, comunique su disposición serie-paralelo en vez de limitarse al número total de módulos.
Protección de la bomba y control del depósito
El sistema necesita una estrategia para detener o limitar el bombeo cuando el pozo no pueda aportar el agua necesaria y cuando el depósito esté lleno. Según las funciones confirmadas del modelo, se pueden evaluar interruptores de nivel y otros dispositivos de protección compatibles. Los sensores externos y sus cables no deben darse por incluidos en el precio del variador si no aparecen expresamente en la propuesta comercial. El instalador debe comprobar la lógica de parada, la recuperación del funcionamiento y la respuesta de las alarmas en una prueba supervisada.
El depósito puede permitir que la comunidad almacene agua durante las horas de generación solar para utilizarla después. Su volumen se calcula a partir de la demanda, no del tamaño del inversor. Si se necesita que la propia bomba funcione por la noche o durante periodos prolongados sin suficiente sol, habrá que estudiar por separado otra fuente de energía y confirmar el esquema permitido por el equipo. La posibilidad de utilizar alimentación AC de respaldo no implica que todas las variantes acepten simultáneamente la red y los paneles solares.
Armario, ventilación y mantenimiento en el campo
Seleccione una ubicación que permita inspección y mantenimiento sin exponer innecesariamente el equipo a lluvia, polvo, animales o radiación solar directa. El grado de protección del armario, los prensaestopas y la ventilación deben corresponder a las condiciones ambientales. Una caja sellada puede proteger contra la entrada de polvo, pero también acumular calor si no tiene una solución térmica adecuada. El diseño debe revisar temperatura, altitud, disipación y accesibilidad en conjunto.
Antes de la puesta en marcha, el técnico debe comprobar tensión y polaridad fotovoltaica, cableado del motor, protecciones eléctricas y parámetros de control. Conviene registrar corriente de funcionamiento, caudal medido, niveles de arranque y parada y cualquier alarma observada. En el plan de mantenimiento se deben incluir la limpieza de paneles cuando sea necesaria, inspección visual de cables y conectores, revisión de filtros y seguimiento del nivel del pozo. Estos registros facilitan identificar una avería del sistema hidráulico sin atribuirla erróneamente al variador.
Cómo preparar la consulta comercial y el envío a Perú
El primer mensaje a IDEEI debe incluir municipio y altitud aproximada del proyecto, fotografía de la placa del motor, modelo y curva de la bomba, caudal diario deseado, desnivel y recorrido de las tuberías, temperatura máxima prevista, características del armario y ficha de los paneles solares. Indique si solicita una muestra para validación o un pedido de varias unidades. Una solicitud organizada permite verificar antes del envío los aspectos que pueden obligar a cambiar la potencia o los accesorios.
La oferta debe separar el variador, los sensores, el armario exterior, las protecciones, los accesorios y el transporte. También debe establecer el lugar de entrega, el Incoterm elegido, la documentación comercial y la responsabilidad del despacho de importación en Perú. El precio de transporte internacional no significa necesariamente que estén incluidos impuestos, entrega interior o servicios de instalación. Si el comprador contrata su propio transitario, debe confirmar las dimensiones del embalaje y la documentación exigida antes de reservar el transporte.
Preguntas frecuentes de instaladores de bombeo solar en altura
¿Un variador nominal de 5,5 kW sirve a cualquier altitud?
No se puede afirmar sin revisar los límites del modelo. Es necesario comprobar la altitud, la temperatura ambiente, las condiciones de refrigeración y la corriente de salida admisible frente a la corriente del motor.
¿Se puede elegir el número de paneles únicamente por la potencia de la bomba?
No. Se requieren Vmp, Voc, corriente, coeficientes de temperatura, límites del variador y una evaluación de la demanda hidráulica y de las horas solares disponibles.
¿Qué ocurre si baja el nivel de agua en el pozo?
El proyecto debe disponer de una estrategia de protección adecuada y probada, que puede incluir sensores externos compatibles. Una protección eléctrica no corrige por sí misma un pozo con rendimiento insuficiente.
¿Se necesita una batería para usar el agua por la noche?
No necesariamente: un depósito dimensionado puede almacenar el agua bombeada durante el día. Si es indispensable accionar la bomba de noche, se debe diseñar por separado la alimentación eléctrica necesaria.
Conclusión para el proyecto de riego en Cusco
La propuesta inicial de un QB100-PV de 5,5 kW solo se convierte en una selección válida después de comprobar simultáneamente la corriente nominal del motor, las condiciones hidráulicas, la configuración solar y los límites de funcionamiento a la altitud de instalación. Envíe esos datos y su destino de entrega a IDEEI para recibir una revisión técnica y una cotización con alcance definido. Este escenario constituye un ejemplo de ingeniería para orientar la selección; no representa una obra efectivamente ejecutada por IDEEI.
Consulta técnica y envío a Perú
El cliente debe indicar la ciudad de instalación, la altitud aproximada, la fotografía de la placa del motor y la configuración solar prevista.
Antes de confirmar el pedido, hay que acordar los accesorios, la documentación técnica, el transporte y la responsabilidad de importación en Perú.
Envíe los datos de su proyecto andino para recibir una revisión de compatibilidad eléctrica y ambiental.
